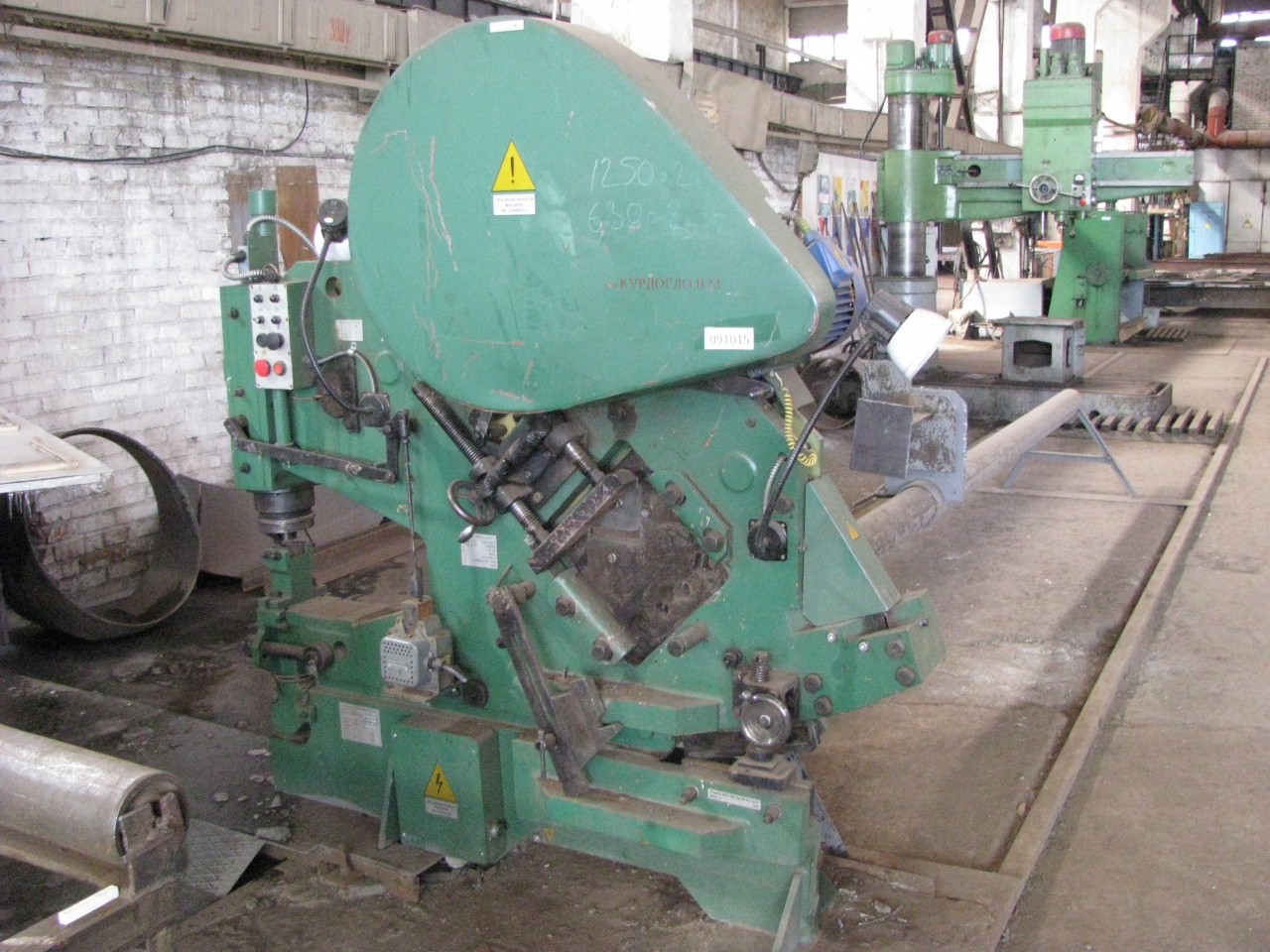

Пресс-ножницы комбинированные НГ5222 предназначены для резки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, вырубки открытых пазов.

Применяются в ремонтных цехах машиностроительных и других заводов и мастерских. Исполнение ножниц предусматривает возможность их эксплуатации от холодного и умеренного до сухого и тропического климата. При работе температура воздуха не должна опускаться менее +5°С.

Комбинированные пресс ножницы нг5222 имею 4 рабочих зоны и без предварительной перенастройки и смены инструмента позволяют выполнять несколько типов операций в любой последовательности.

Станина сварная, с четырьмя расточками для установки приводных валов и приводов секций.

Листовой и зарубочный инструмент состоит из двух подвижных и трех неподвижных ножей.

Инструмент реза уголка, круга и квадрата состоит из подвижной и неподвижной плит. Подвижная плита крепится в гнездо ползуна сортолистовой секции, неподвижная — в гнезде станины Г-образными пружинами.

Подвижные ножи — гильотинный для резки листового материала и прямоугольный — для прямоугольной зарубки.

Инструмент дыропробивной секции состоит из пуансона и матрицы. Пуансон крепится через пуансонодержатель к ползуну, а матрица — к корпусу дыропробивного приспособления.

Пресс-ножницы имеют три рабочих места, обслуживаемые одним оператором.

Электросхема обеспечивает работу пресс-ножниц па непрерывных и одиночных ходах.

Управление кнопочное и педальное. Тип смазки комбинированный.

В базовую комплектацию НГ5222 входит:

Пресс-ножницы в сборе,

Электрошкаф управления,

Педаль управления переносная,

Инструмент для рубки уголка, круга, полосы, пробивки отверстий различной формы,

Ящик ЗИП,

Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

Инструмент для рубки швеллера, двутавра, листа,

Пуансон-матрицы различного диаметра.
